کوپلر چیست و چه کاربردی دارد؟ - بابا آب داد

به گزارش بابا آب داد، کوپلر، وصله مکانیکی است که استفاده از آن مسائل اتصال اورلپ در سازه های بتنی را رفع می نماید. این مشکل در وصله میلگرد و در ساختمان های بتنی مشاهده می شد که استفاده از کوپلر ها این مشکل را رفع نموده است. در ادامه این مطلب از ما به بیان نکات تکمیلی در این زمینه خواهیم پرداخت. با ما همراه باشید.

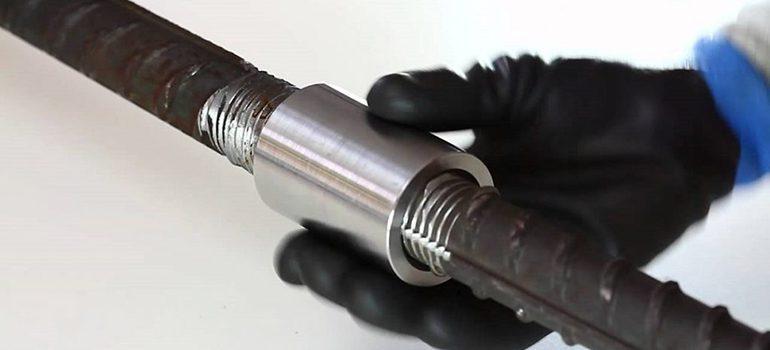

کوپلر چیست؟

همان گونه که در بالا گفته شد، کوپلر وصله ای مکانیکی است و به منظور عدم ایجاد اورلپ در وصله میلگرد در سازه های بتنی مورد استفاده قرار می گیرد. کوپلر نمونه ای از بهترین انواع اتصالات مکانیکی شناخته می گردد. به طور کلی از این وسیله می توان در تمامی نقاط سازه و به جای خم های آرماتور در شبکه استفاده کرد.

مزایای استفاده از کوپلر

استفاده از کوپلر یا همان اتصالات مکانیکی، مزایای زیادی به همراه دارد که از جمله می توان به موارد زیر اشاره نمود:

• استفاده از کوپلر بسیار آسان بوده و با سرعت بالا انجام می گردد.
• به کارگیری آن می تواند باعث ایجاد اطمینان در فرآیند انجام کار باشد. چرا که انتقال بار در این گونه اتصالات به بتن بستگی ندارد.
• کوپلر از تمامیت ساختاری برخوردار می باشد.
• به کارگیری این اتصال مکانیکی ازدحام میلگرد را به حداقل می رساند. این در حالی است که اتصال اورلپ ازدحام میلگرد در محل اتصال را به میزان 2 برابر نسبت به حالت معمولی افزایش می دهد.
• استفاده از وصله های مکانیکی، با کم کردن ابعاد ستون باعث صرفه جویی مالی قابل توجهی در فرایند اجرای پروژه می شوند.
• کوپلر باعث ایجاد انسجام در سازه می گردد که اورلپ توانایی انجام این کار را ندارد.
• استفاده از وصله های مکانیکی باعث ایجاد یکپارچگی بیش تری در سازه می گردد.
• کوپلرها در مقایسه با اورلپ از مقاومت بیش تری در برابر بارهای لرزه ای و سایر حوادث طبیعی برخوردار می باشد.
• استفاده از کوپلر یا همان وصله های مکانیکی سبب حذف میلگردهای اضافی می گردد.
• به کارگیری کوپلر به جای اورلپ امکان استفاده از آرماتورهایی در سایزهای عظیم تر را در ستون با ابعاد کوچک تر فراهم می نماید. همین امر باعث طراحی مقرون به صرفه شده و امکان استفاده حداکثری از فضا در پلان را فراهم می نماید.
• استفاده از اتصالات مکانیکی، باعث کاهش هزینه دستمزد کارگاه ها و افزایش سرعت و در نتیجه صرفه جویی در هزینه ها گردد.
• از آن جایی که استفاده از کوپلرها از ازدحام میلگردها جلوگیری به عمل آورد، قرار دادن میلگردها در شبکه را آسان می نماید.

انواع مختلف کوپلر

کوپلرها انواع مختلفی دارند که از جمله می توان به نمونه های زیر اشاره نمود:

• کوپلر تبدیل
• کوپلر پیچی قفل شونده
• کوپلر پایانیی
• کوپلر گروتی
• کوپلر جوشی میلگرد و سازه
• کوپلر استاندارد یا رزوه راستگرد
• کوپلر با رزوه چپ و راست
• کوپلر موقعیت
• کوپلر برای آرماتورهای فشاری

استفاده از هریک از انواع کوپلرها با توجه به مکان و شرایط قرارگیری، زمان و موقعیت بستن آرماتور متفاوت می باشد. چرا که هریک از آن ها برای استفاده در شرایط مختلف طراحی شده اند.

کوپلر تبدیل

کوپلر تبدیل دارای دو سایز مختلف بوده و امکان اتصال دو آرماتور با قطرهای متفاوت را فراهم می نماید. این گونه کوپلرها معمولا در ابتدا به آرماتوری که قطر بیش تری دارد بسته می گردد.

کوپلر پیچی قفل شونده

این نوع کوپلر نوعی خاص از وصله های مکانیکی است و استفاده از آن در زمان هایی که طول آرماتور در حدود 20 سانتی متر باشد، صورت می گیرد. این نوع اتصال مکانیکی بهترین روش برای ادامه دادن میلگردهای انتظار کوتاه، تعمیر و مقاوم سازی بتنی می باشد.

کوپلر پایانیی

کوپلر پایانیی جایگزین مناسبی برای خم های پایانیی تیر و ستون بوده و می تواند فضا را برای آرماتوربندی و بتن ریزی به میزان 60 درصد فراهم کند.

کوپلر گروتی

استفاده از کوپلر گروتی بیش تر برای سازه های پیش ساخته استفاده می گردد. ساختار این گونه بتن ها به گونه ای است که از یک طرف دارای رزوه و از سمت دیگر دارای محفظه ای برای ریختن بتن گروت می باشند. استفاده از این کوپلر در قطعات پیش ساخته مانند تیر، ستون یا دیوار امکان پذیر می باشد.

کوپلر جوشی میلگرد و سازه

استفاده از کوپلر جوشی میلگرد و سازه امکان اتصال آرماتور به سازه فلزی را ایجاد می نماید. جوشکاری این نوع کوپلرها احتیاج به گرمایش نداشته و قابل جوشکاری می باشند.

کوپلر استاندارد

کوپلر استاندارد که با نام کوپلر رزوه راستگرد نیز شناخته می گردد، در همه قسمت های سازه بتنی قابلیت استفاده دارد. از کوپلر استاندارد در مکان هایی که حداقل یکی از آرماتورها امکان چرخش داشته باشد، استفاده می گردد. برای فراوری این کوپلرها از میلگرد به عنوان مواد اولیه استفاده می گردد.

کوپلر با رزوه چپ و راست

از این کوپلر در مکان هایی که هیچ از یک آرماتورها امکان چرخش نداشته باشند، استفاده می گردد. نحوه ساختار این گونه کوپلرها به گونه ای است که با چرخاندن کوپلر رزوه های دو آرماتورو با کوپلر درگیر شده و رزوه ها تا پایان درون کوپلر بسته می شوند.

کوپلر موقعیت

استفاده از کوپلر موقعیت در مکان هایی که دو آرماتور قادر به حرکت نبوده و به صورت مجزا در دو قسمت سازه بتنی قرار گرفته اند، صورت می گیرد. کوپلر موقعیت از یک قسمت نر و ماده و یک مهر قفل کننده تشکیل شده است.

کوپلر برای آرماتورهای فشاری

از کوپلر فشاری برای آرماتورهایی که تحت بار فشاری هستند استفاده می گردد. استفاده از این کوپلر به منظور انتقال بار فشاری بین دو میلگرد که پایانی آن به صورت قائم بریده شده است، صورت می گیرد.
